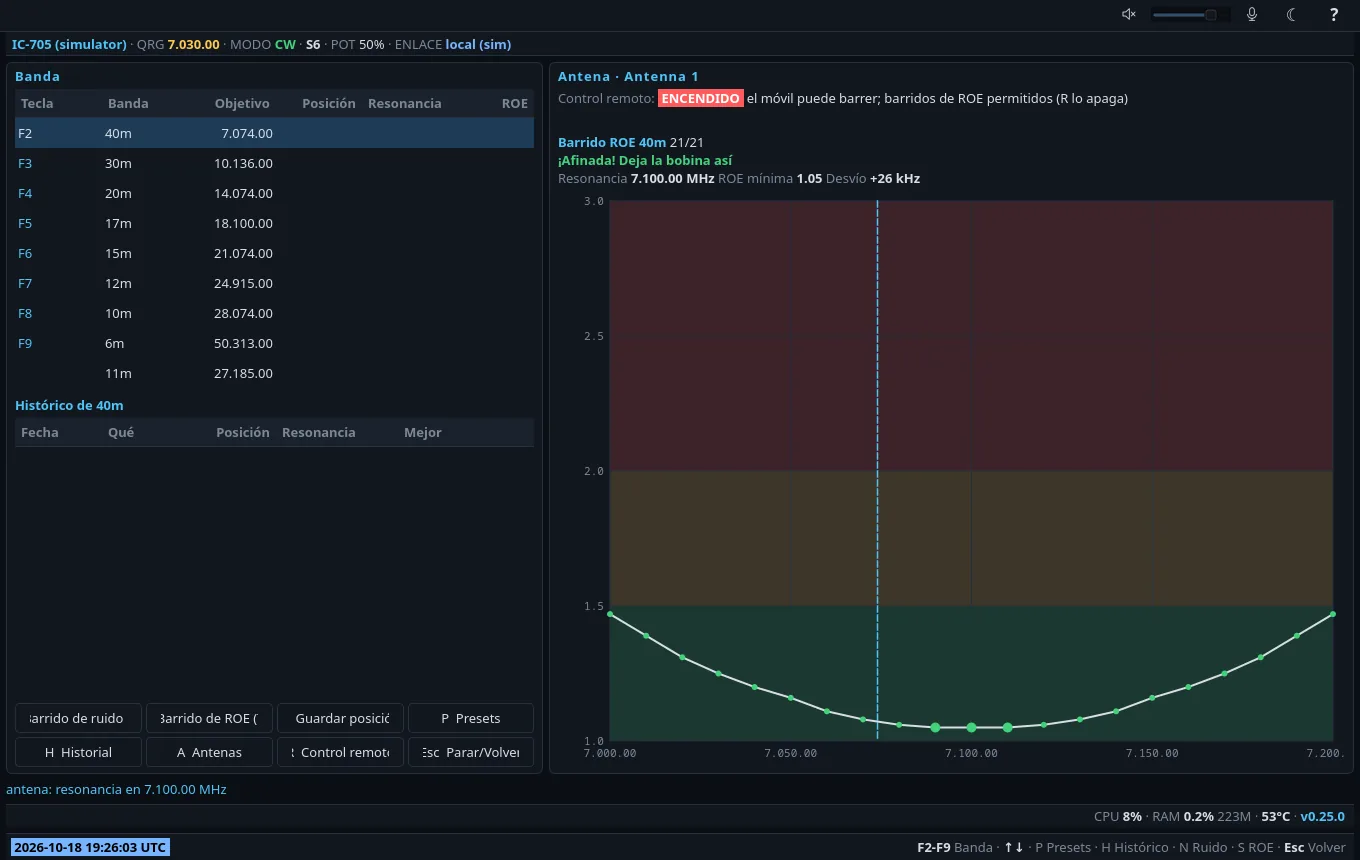

Para qué sirve#
Antena (F5), el antiguo swr-remote, ayuda a ajustar una antena de bobina (una vertical acortada, una de látigo con bobina deslizante…): barre una banda, dice dónde resuena y si hay que subir o bajar la bobina, y con el histórico, más o menos cuánto. La página para el móvil permite hacerlo desde la azotea, junto a la antena, sin bajar al ordenador.

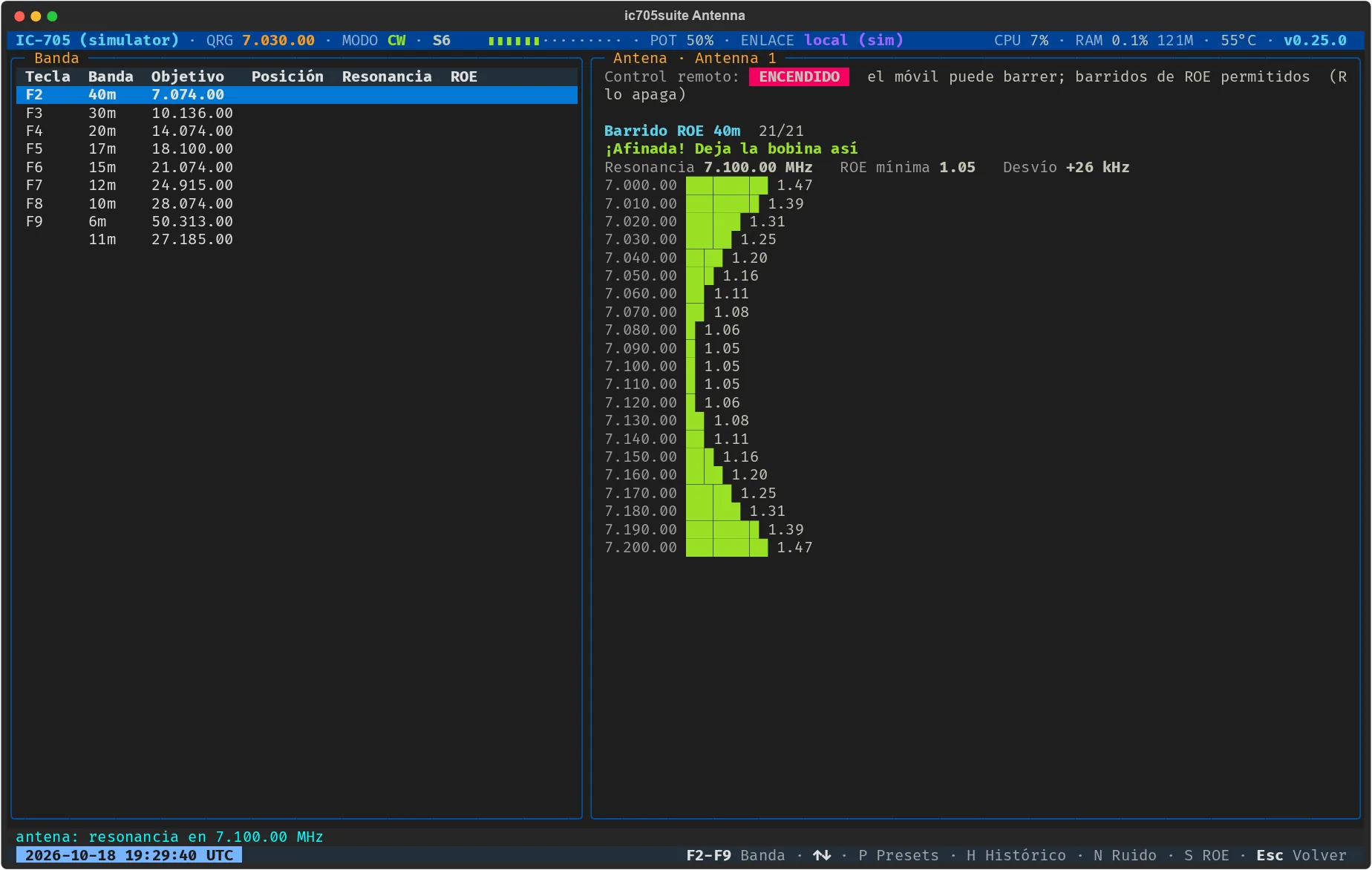

Barridos#
F2–F9 eligen la banda (y ↑ ↓ recorren las bandas y los presets). Luego:
- N, barrido de ruido: solo escucha. El ruido de fondo sube donde resuena la antena; sirve sin transmitir, aunque es menos claro (de noche, o en una banda tranquila, funciona mejor).
- S, barrido de ROE: transmite una portadora en RTTY a
[swr] max_power(30 % por defecto) en cada punto, con un vigilante de 2 s sobre el PTT, y al terminar deja la radio como estaba.
El veredicto dice si subir o bajar la bobina y, con el histórico, cuánto aproximadamente. Esc para un barrido en marcha.
Un barrido de ROE transmite, así que necesita dos cosas: la transmisión
activada en el core (--tx) y el control remoto encendido con R
en esta aplicación. El control remoto está apagado cada vez que arranca la
suite, y solo esta aplicación lo puede encender (pregunta antes).
Guardar la posición#
C apunta la posición de la bobina en la banda (un número, la marca que
uses: 12,75), con los resultados del último barrido de ROE si fue en esa banda.
Así el histórico aprende cuánto se mueve la resonancia por cada vuelta o cada
marca.
Presets#
P lista los presets: objetivos propios, cada uno con un nombre, una banda y una frecuencia en ella («SSB en casa», 40 m, 7,150). Se barre su banda apuntando a su frecuencia y guarda su propia posición de bobina. N, E y D los añaden, editan y borran. La página del móvil los enseña también.
Histórico y fotos#
H abre el histórico de la banda o del preset elegido: cada barrido (con su curva) y cada posición guardada, lo más nuevo primero. Enter enseña uno, con su curva y su foto:
| Tecla | Qué hace |
|---|---|
| C | cambia la posición en la que se hizo |
| O | su nota |
| F | añade o cambia una foto (la ruta de un fichero en la terminal, el diálogo de ficheros en la ventana; en el móvil, la cámara) |
| V | abre la foto en el visor de imágenes |
| X | quita la foto |
| D | borra la entrada |
Las fotos se guardan en la carpeta de datos del core (swr/photos).
Varias antenas#
A lista las antenas. Cada una tiene su histórico y sus ajustes (dónde quedó la bobina en cada banda) y dice cómo mueve la resonancia su ajuste: un número más alto baja o sube la frecuencia, o «aún no se sabe», que entonces se aprende de las posiciones guardadas. Enter la hace activa; N, E y D añaden, editan y borran.

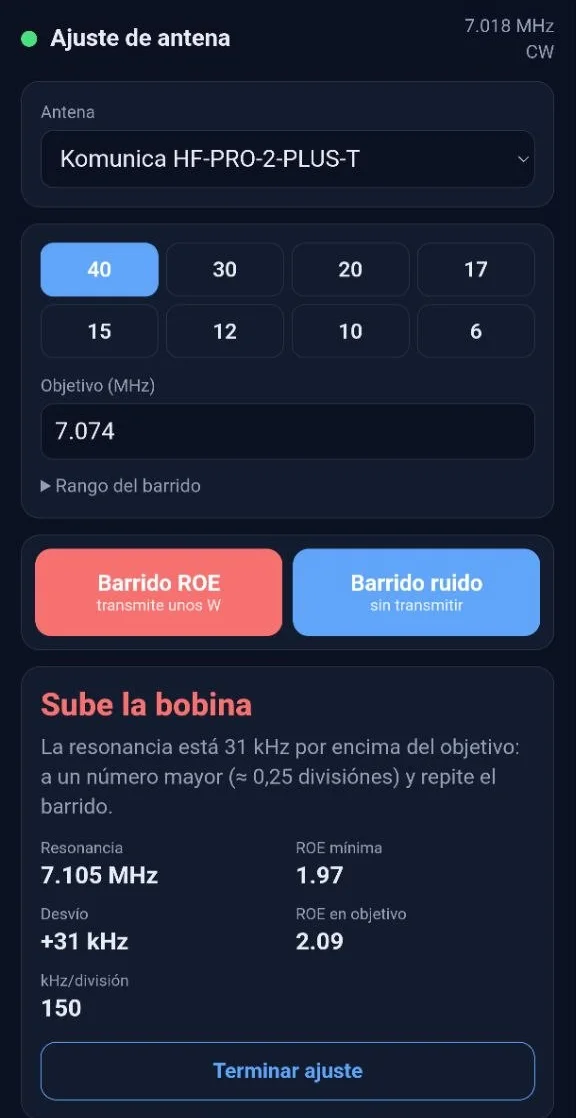

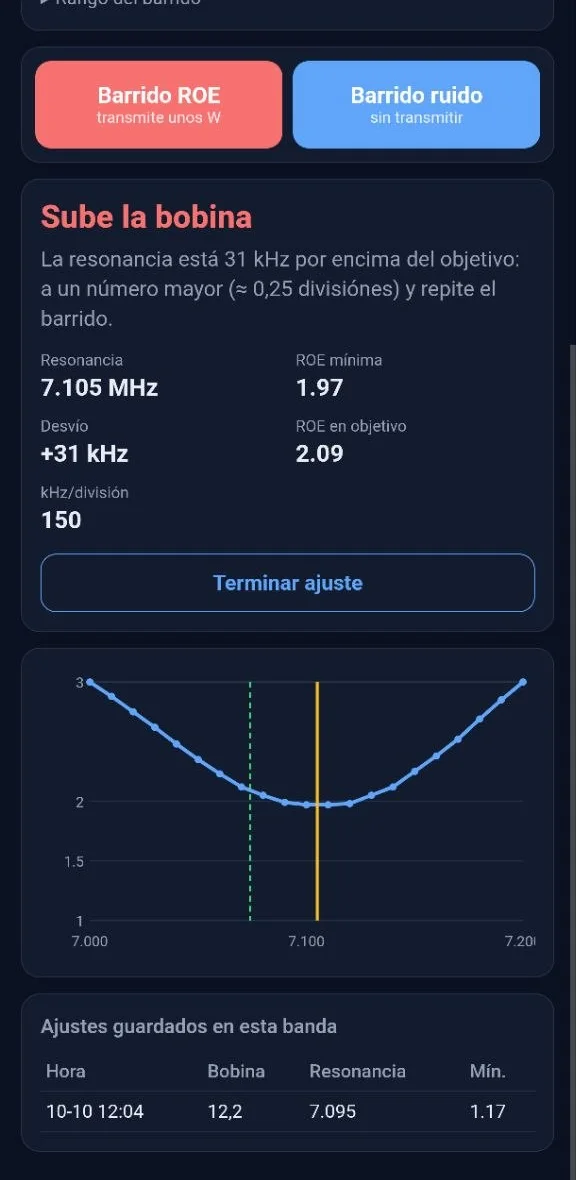

La página del móvil#
El core sirve una página para el móvil en http://<dirección del core>:8705:
las bandas y los presets, los botones de barrido, el veredicto, la curva y las
posiciones guardadas. Desde ella se puede hacer una foto de la antena con la
cámara, incluso justo después de un barrido, y cambiar la antena activa.
Con el control remoto apagado, la página solo mira (y puede parar un barrido).
Con una contraseña en [swr] remote_password (también la pregunta
--configure), la página puede encenderlo ella misma tecleando la contraseña, y
apagarlo cuando quiera; cinco contraseñas mal la bloquean cinco minutos.
La página es HTTP sin cifrar en tu red local. Usa para ella una contraseña propia,
no una que uses en otro sitio. [swr] host = "127.0.0.1" la deja solo para la
máquina del core y [swr] web = false la apaga.
