D-STAR

Lo que hace#

D-STAR (F4) es QDStar dentro de la suite. Sigue a la radio en DV a través del core, así que con el core en un servidor sigue trabajando sin ningún cliente abierto:

• cada pase oído va al historial con el nombre y el lugar del operador (de radioid.net), el mensaje y la posición D-PRS que llegue después (con la distancia y el rumbo desde tu locator);
• cambia de reflector en modo Terminal escribiendo el TO de la radio;
• comprueba el estado de los reflectores en sus propias páginas: si están en línea, cuántos nodos hay en tu módulo, si tu terminal está enlazado y los últimos oídos allí;
• guarda los informes D-PRS (posiciones, objetos, estaciones meteorológicas) y los pone en un mapa (en la ventana).

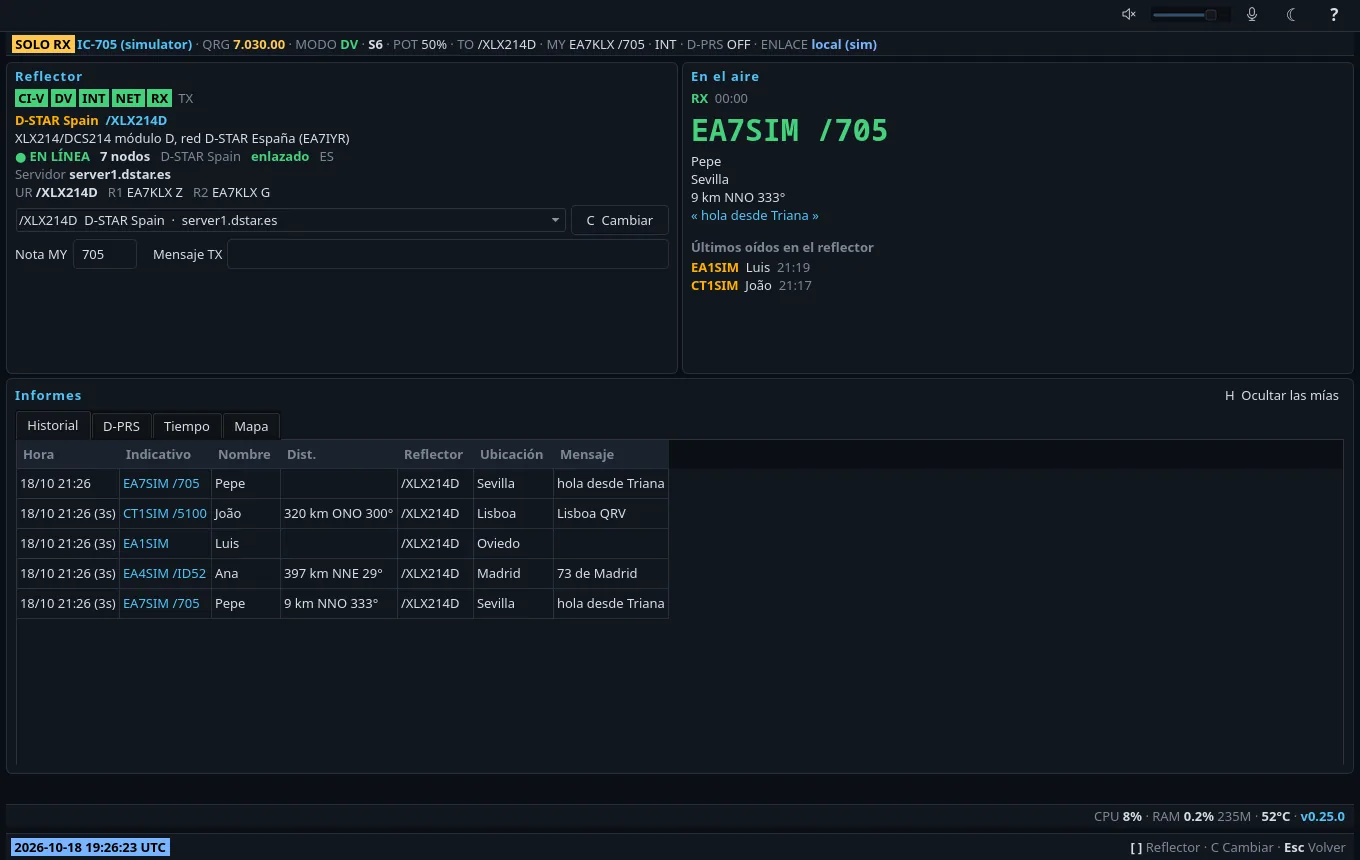

Las luces de arriba dicen cómo va todo: CI-V (la radio contesta), DV (la radio está en DV), INT o EXT (la pasarela en uso), NET (hay Internet), RX y TX.

Modo Terminal con la pasarela interna (INT)#

Es el modo Terminal de la IC-705 por WiFi: la propia radio se conecta al servidor G3 y la suite solo cambia el destino.

En la radio: modo Terminal con la pasarela interna, R1 = <tu indicativo> Z. En la suite, [dstar] server dice qué servidor G3 tienes puesto en la radio (MENU > DV GW > Gateway Repeater), porque no se puede leer por CI-V. Con él la suite avisa si un reflector solo se alcanza a través de otro.

[ ] eligen un reflector de la lista y C lo escribe como TO en la radio (UR; R1 y R2 se respetan y se leen de vuelta). Después, una pulsación corta del PTT lo registra en el reflector.

La pasarela propia por USB (EXT)#

Con la IC-705 por USB a la máquina del core, la suite es la pasarela externa de la radio: enlaza ella los reflectores (DPlus, con la autenticación del servidor de confianza, DCS y DExtra), y la radio solo transmite a CQCQCQ.

En la radio: MENU > DV GW > Gateway Select = External Gateway USB, el indicativo de terminal (Terminal/AP Call Sign) <tu indicativo> B y el modo Terminal. La suite encuentra el puerto de datos D-STAR de la radio en /dev/serial/by-id; [dstar] usb_port lo fija y "off" desactiva la pasarela.

• C enlaza el reflector elegido y U lo desenlaza.
• La pasarela arranca con el core, sin cliente abierto, y al volver a contestar la radio por USB enlaza otra vez el último reflector.
• Desde la radio, como en ircDDBGateway, escribiendo el UR: XLX214DL enlaza, U desenlaza, I dice el enlace y E repite tu pase (prueba de eco). La respuesta llega hablada como un pase corto de <tu indicativo> G, con el texto en el mensaje.

El historial#

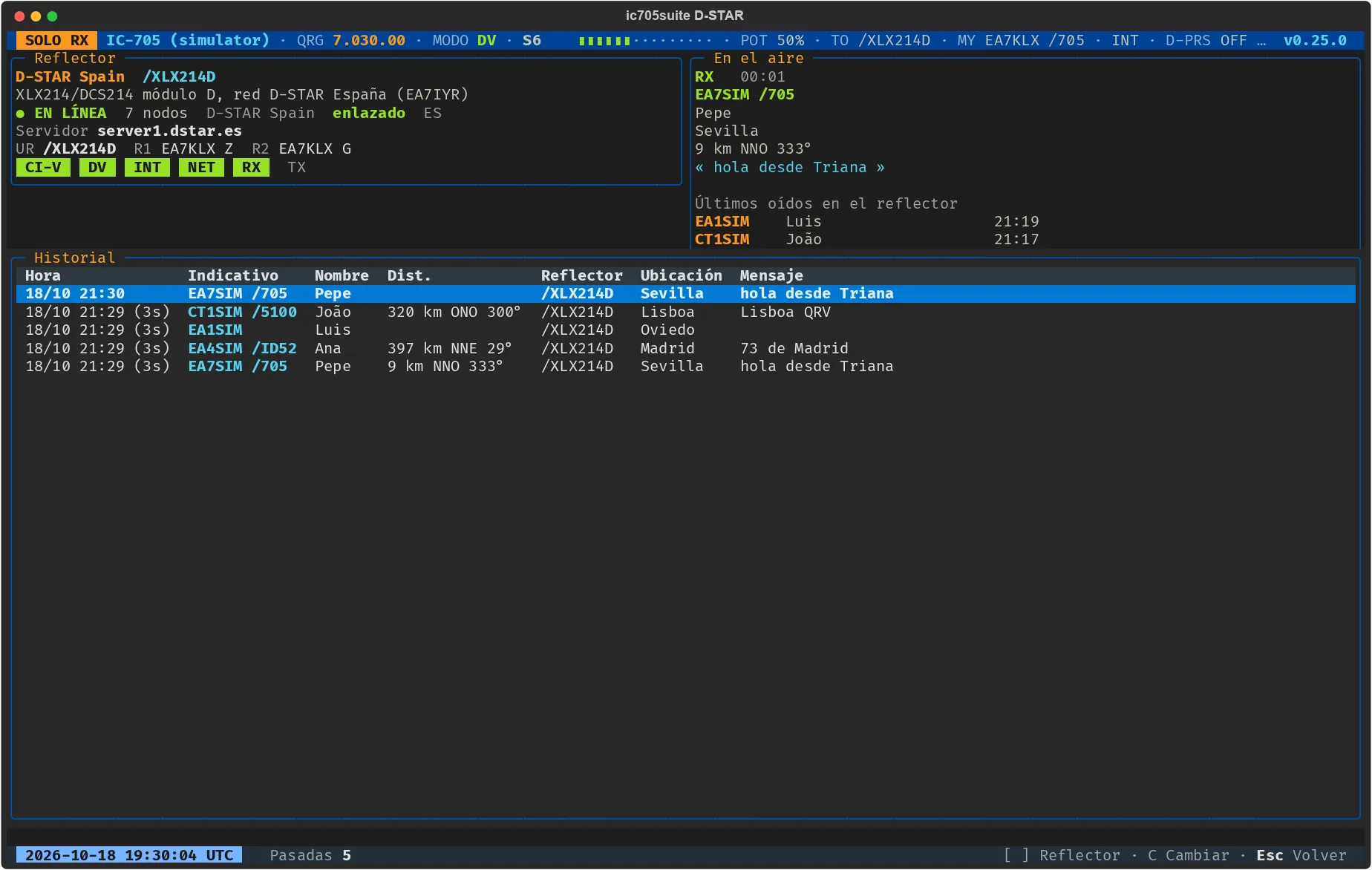

Cada pase va al historial con la hora, el indicativo y su nota, el nombre, la distancia, el reflector, el lugar y el mensaje. La misma cabecera otra vez dentro de 8 segundos se cuenta como el mismo pase. H oculta los tuyos y Enter (un clic en la ventana) enseña un pase.

D-PRS, tiempo y mapa#

V cambia la parte de abajo (pestañas en la ventana) entre el historial, los informes D-PRS oídos (posiciones, objetos, items y tiempo, con la estación cuyo pase los trajo cuando van retransmitidos) y las estaciones meteorológicas (la última de cada una, la más cercana primero).

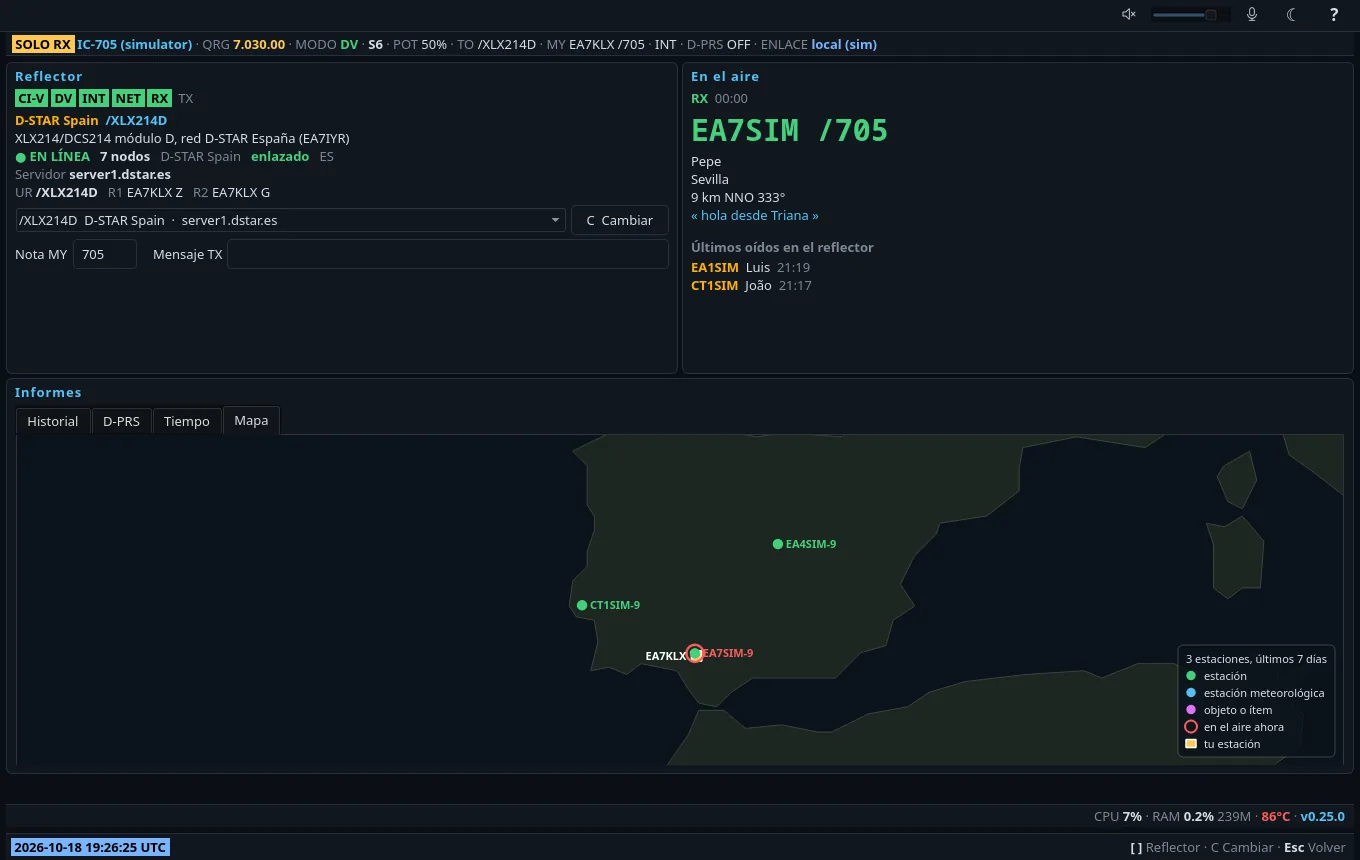

En la ventana hay una cuarta pestaña, el mapa: cada estación que ha dado su posición por D-PRS en la última semana, donde se la oyó por última vez. Las meteorológicas, los objetos y la estación en el aire van marcados aparte. La rueda acerca, arrastrar mueve y un doble clic busca su informe.

Tu baliza, tu nota y tu mensaje#

Las distancias se miden desde la posición de tu baliza o, si no hay, desde [station] locator.

Con [dstar] aprs = true, la posición que llevó tu pase va también a APRS-IS (aprs.fi); con aprs_heard, también la de la estación en el aire.

Reflectores y su estado#

La lista de reflectores es la que trae la suite más los tuyos (se guardan en la base de datos). El core comprueba su estado en sus propias páginas (el directorio XLX, la API JSON de xlxd o el dashboard): el reflector en uso cada 30 segundos y 3 segundos después de cada pase tuyo, y todos cada 10 minutos. El recuadro del aire enseña los últimos oídos del propio reflector.
